PCB電路制作過程,PCB電路板工藝流程

PCB電路板(Printed Circuit Board)是電子產品中十分重要的一部分。它可以作為電子元件的支撐平臺,完成電路布線,讓電子產品正常工作。PCB的設計和制作需要采用特定的工藝流程,下面就讓我們一起看看PCB電路制作過程和PCB電路板工藝流程吧!

首先,我們需要進行PCB電路設計,根據電子元件的布局和要求,確定PCB板的大小和外形。一般來說,設計軟件可以完成電路圖和PCB板之間的轉換。如果需要加工雙面板或多層板,還需要進行內部布線設計。

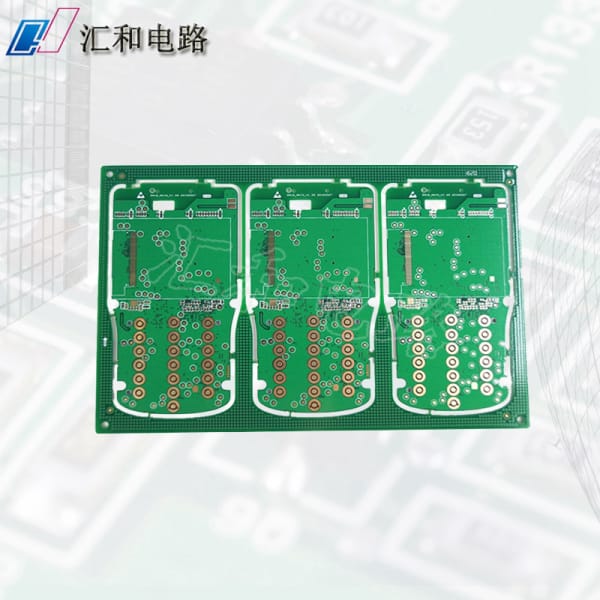

pcb電路制作過程,pcb電路板工藝流程

接下來是PCB電路板的制作。一般情況下,PCB電路板制作的過程包含如下幾個步驟。

1. 印制初步圖樣

根據經過設計的電路板排板圖,制作出初步的PCB圖樣。

pcb電路制作過程,pcb電路板工藝流程

2. 制作光阻貼膜

將PCB圖樣轉換為適合制作電路板的光掩膜,利用光學投影將光阻涂在玻璃纖維布之上形成光阻貼膜。

3. 電銑開孔

根據電路圖制作PCB圖樣,然后在PCB板上銑出導線和短接處的凹槽,移除多余部分。

4. 鉆孔

在PCB板上鉆孔,為電路元件準備孔位。

5. 化學沉積銅

使用化學方法,在PCB板上沉積銅層。首先去除銅表面的氧化層,然后通過化學反應使銅層的體積增加。這個過程的目標是讓PCB板的導電性變得更好。

6. 鍍金

使用電化學方法,在PCB板上鍍上一層金屬,保護銅層不受氧化或污染。工程界通常使用鍍金來增加PCB板上的可靠性和信噪比。

7. 焊接

將電子元件通過焊接連接到PCB電路板上。PCB板上的焊點和元件之間通過溶劑和加熱來進行接觸。

8. 檢查

使用光學和電學檢測工具對PCB電路板進行檢查,保證電路板上所有的零部件都已經正確裝配。

到此為止,完成了基本的PCB電路板制作工藝流程,通過上述幾個步驟完成的電路板可以用于電子器件的實現。

在實際PCB電路板制作的時候,每一個步驟中都存在著很多的技巧和經驗。如果設計PCB電路板不能保證質量,那么制作過程中也不能保證電路板的質量。同時,每個步驟的精度要求也不同,每個步驟的成本和開發時間也各不相同。因此,想要產出高質量、低成本的電路板,需要進行大量的探索和實踐,才能真正掌握PCB電路制作的技術。
